項目

 加工能力

                   工藝詳解

設計圖紙案例

下載

設計文件：優先CorelDRAW（簡稱CDR）、其次AutoCAD、Adobe Illustrator（簡稱AI）；

層數

1~5層

正常2層，面板層和背膠層；特殊工藝可多個面板層和背膠層疊加

面板材料

PC和PET

目前鈦克只接受環保PC、PET材料，包括光面，亞光面和磨砂面三種

背膠材料

3M雙面膠

目前鈦克可選雙面膠包括3M55236、3M9448、3M467、3M468、3M300LSE，永大雙面貼、皇冠雙面膠

3M55236       3M9448          3M467MP      3M468MP         3M300LSE           皇冠511           永大標牌貼

最大尺寸

800X400mm

開料裁剪的工作板尺寸為60cm * 40cm，通常允許客戶的設計尺寸在50cm * 30cm以內，

具體以文件審核為準。

外形尺寸精度

±0.2mm

打樣外形公差±0.3mm，批量外形公差±0.2mm，正常走負公差

面板厚度范圍

0.125~1.0mm

目前生產面板基材厚度：0.125/0.175/0.15/0.188/0.25/0.38/0.5/0.8/1.0mm

背膠厚度范圍

0.05~0.17mm

目前背膠厚度：0.05/0.1/0.13/0.15/0.17mm（去掉離型紙之后的有效厚度）

最小線寬

0.2mm

絲印線寬盡可能大于0.2mm，最小不得小于0.2mm

 最小間隙

0.3mm

絲印間隙盡可能大于0.3mm，最小不得小于0.3mm

凸點高度范圍

0.3~0.8mm

正常打凸高度0.3-0.8mm，打凸形狀包括圓形、橢圓形、圓角矩形等，具體以文件審核為準。

項目

加工能力

                   工藝詳解

設計圖紙案例

下載

面板部分設計文件：CorelDRAW（簡稱CDR）、AutoCAD、Adobe Illustrator（簡稱AI）；

也支持其它文件：手畫（標注詳細尺寸）、PDF（設計文件1:1導出）、樣品（掃描圖或寄樣品）

線路部分要求：按鍵原理圖、排線長度、出線口位置、端子類型（1.0mm或2.54mm）、

如有led燈（標注正負極，顏色有：紅、黃、藍、翠綠） 常6層，面板層、面膠層、控制電路上層

和下層、夾膠層、背面膠層；具體特殊工藝以文件審核為準

層數

2~8層

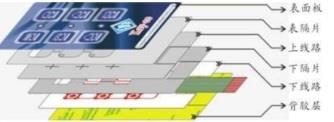

正常6層，面板層、面膠層、控制電路上層和下層、夾膠層、背膠層。

面板材料

PC和PET

目前鈦克只接受環保PC、PET材料，包括光面，亞光面、磨砂面三種

背膠材料

3M雙面膠和

國產一線品牌

目前鈦克可選雙面膠包括3M55236、3M9448、3M467、3M468、3M300LSE，永大雙面貼、皇冠雙面膠

3M55236       3M9448          3M467MP      3M468MP         3M300LSE           皇冠511           永大標牌貼

最大尺寸

800X400mm

開料裁剪的工作板尺寸為60cm * 40cm，通常允許客戶的設計尺寸在50cm * 30cm以內，具體以文件審核為準。

外形尺寸精度

±0.2mm

打樣外形公差±0.3mm，批量外形公差±0.2mm，正常走負公差

面板厚度范圍

0.125~1.0mm

目前生產面板基材厚度：0.125/0.175/0.15/0.188/0.25/0.38/0.5/0.8/1.0mm

背膠厚度范圍

0.05~0.17mm

目前背膠厚度：0.05/0.1/0.13/0.15/0.17mm

最小線寬

0.2mm

絲印線寬盡可能大于0.2mm，最小不得小于0.2mm

 最小間隙

0.3mm

絲印間隙盡可能大于0.3mm，最小不得小于0.3mm

按鍵起凸高度

0.3~0.8mm

正常打凸高度0.3-0.8mm，打凸形狀：圓形、橢圓形、圓角矩形等，具體以文件審核為準

按鍵起凸類型

銀漿起凸、

鍋仔片

2.54mm間

+端子殼

普亮和高亮

紅、黃、藍、綠
